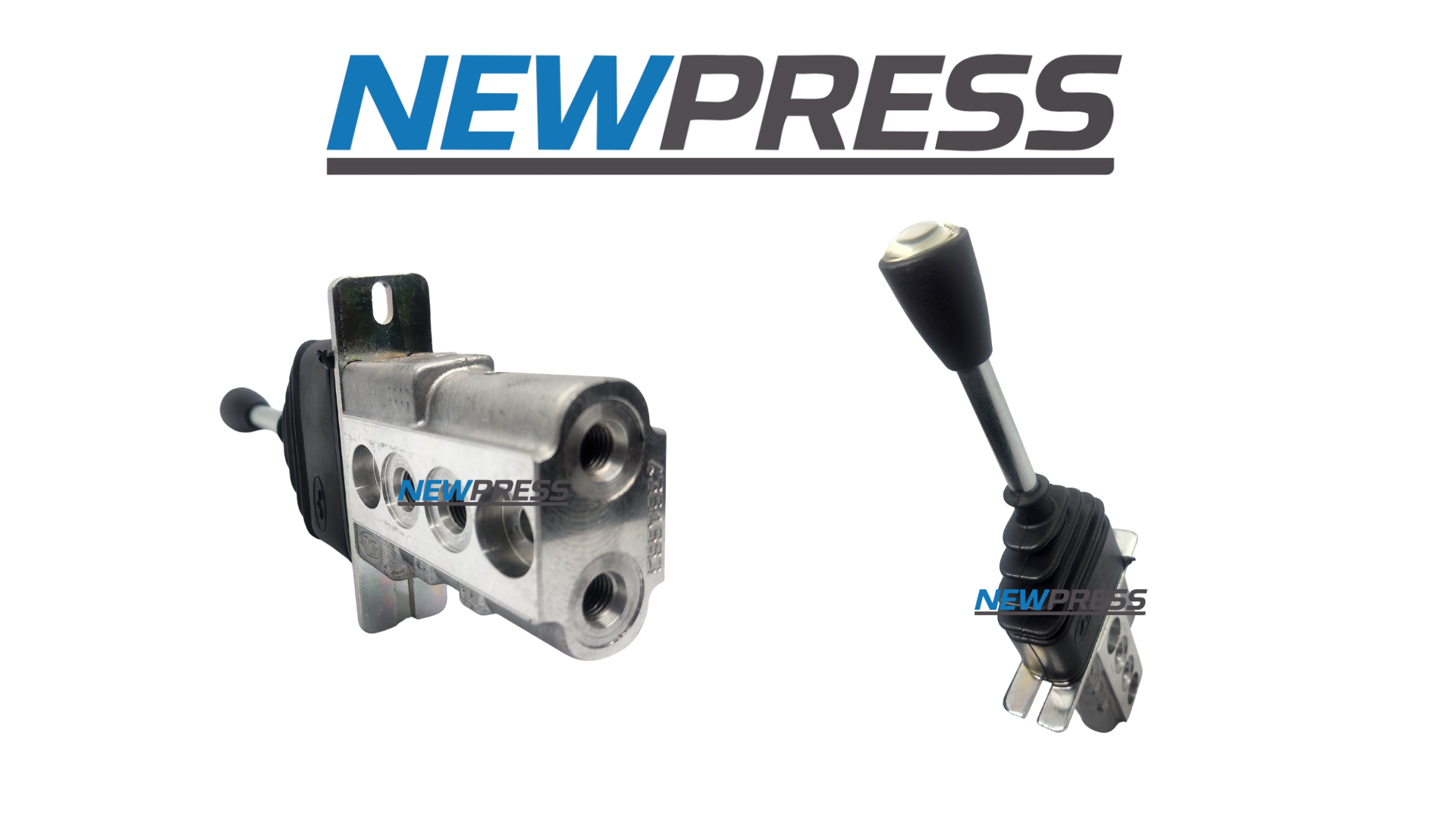

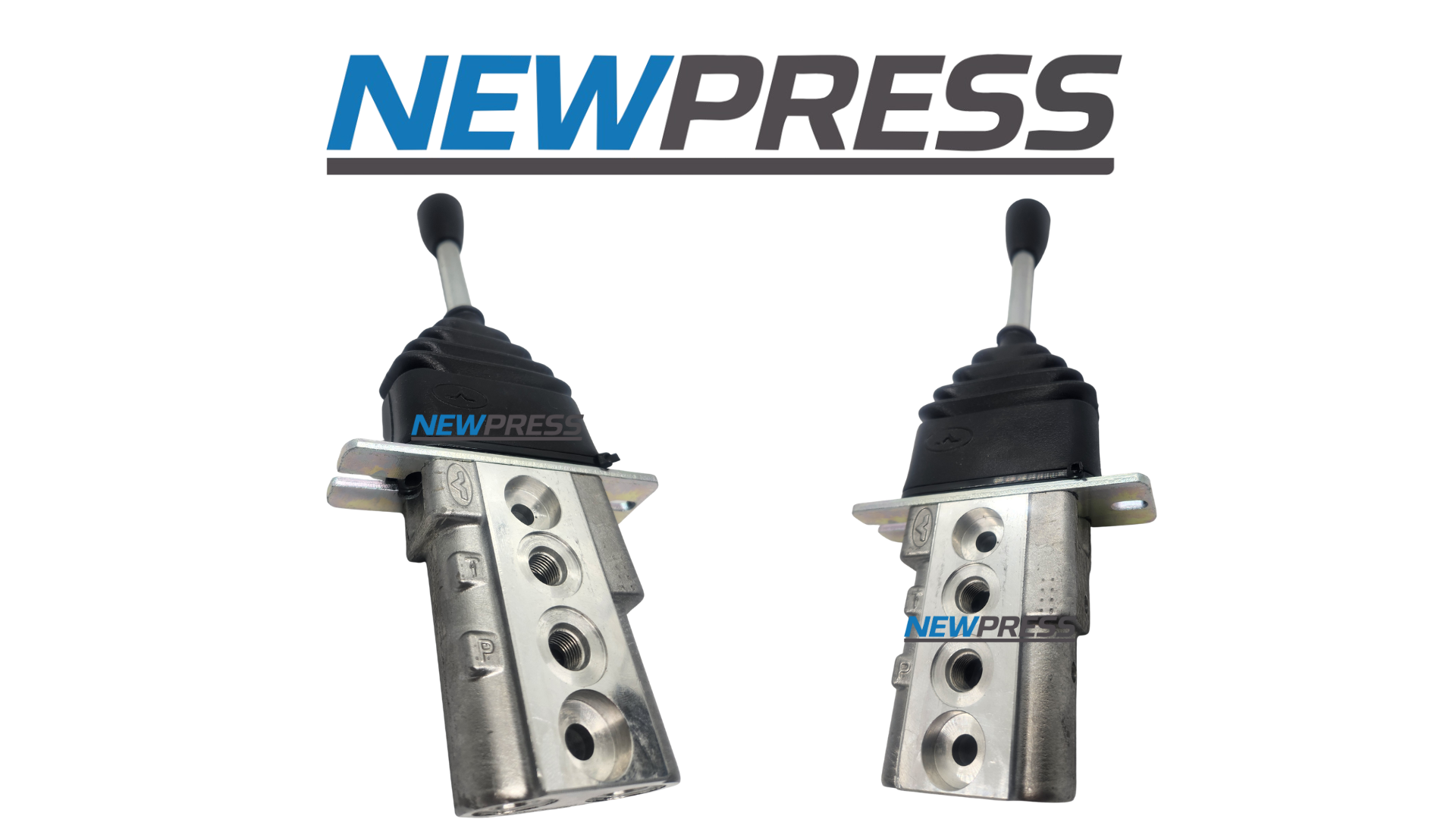

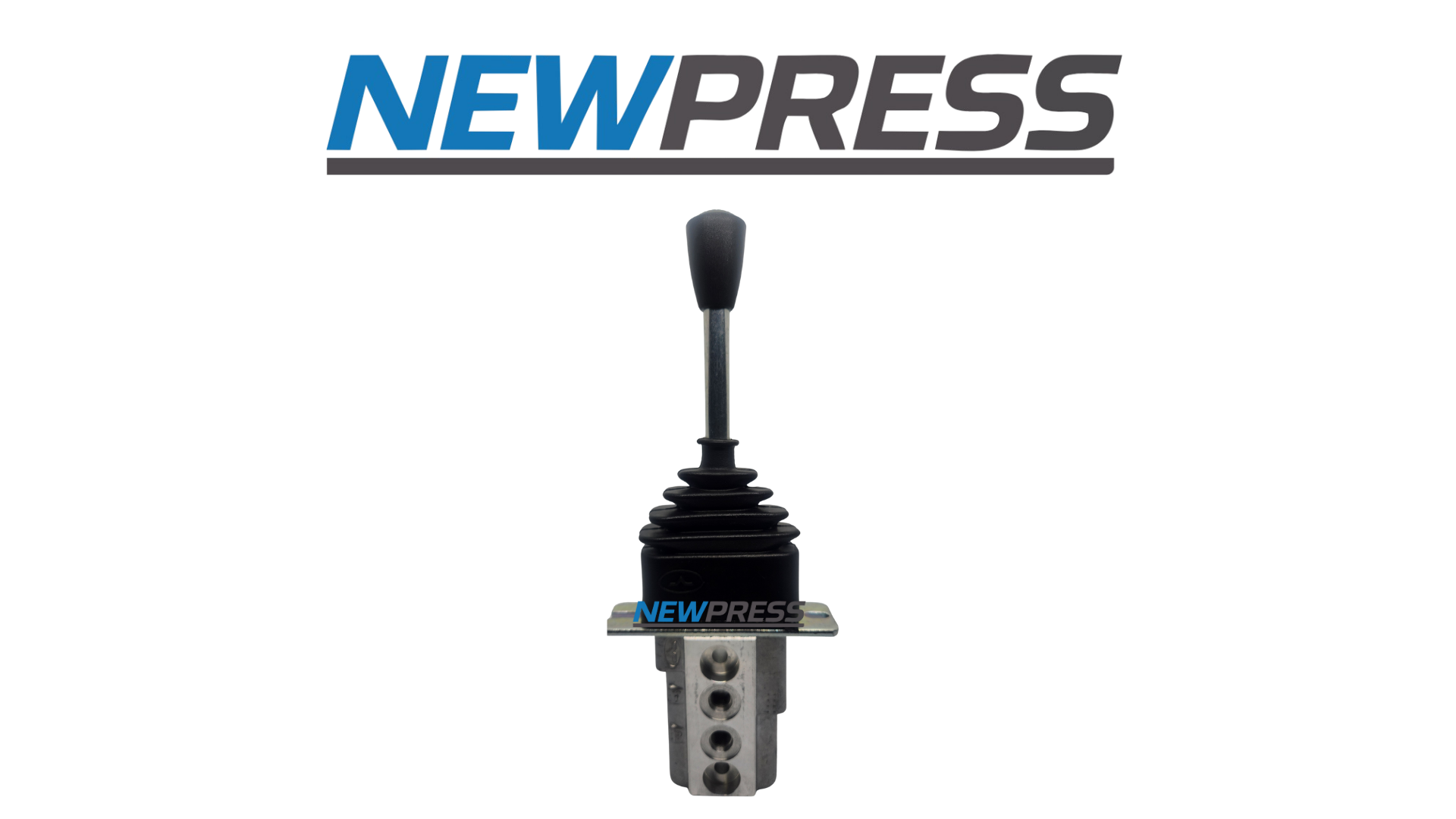

Joystick de Controle Piloto Hidráulico SVM100- NEWPRESS
Descrição
Especificações Técnicas
Modelo: SVM100
Tipo de Acionamento: Manual por alavanca (Joystick)
Tipo de Comando: Monoeixo
Função: Controle hidráulico pilotado (1 função / dupla ação)
Vazão Nominal: Até 20 L/min
Pressão Máxima de Trabalho: 100 bar (1.450 psi)
Retorno da Alavanca: Centrado por mola (retorno automático à posição neutra)

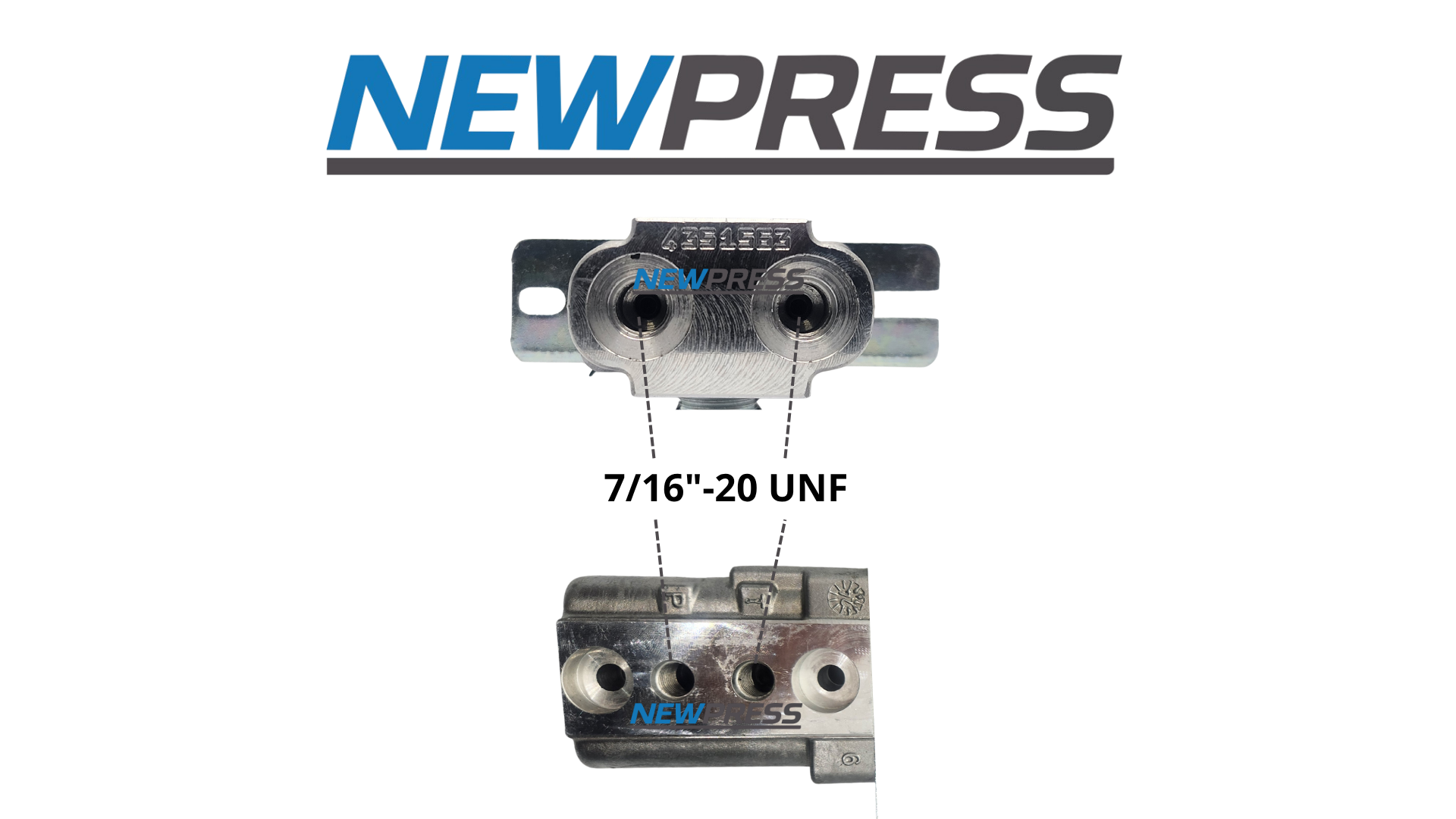

Roscas das Portas: 7/16″-20 UNF
Material do Corpo: Liga de alumínio de alta resistência
Fluído Recomendado: Óleo mineral para sistemas hidráulicos
Identificação das Portas (Conexões)
P: Alimentação de pressão piloto
T: Retorno ao tanque
A: Saída piloto para uma direção de acionamento
B: Saída piloto para a direção oposta

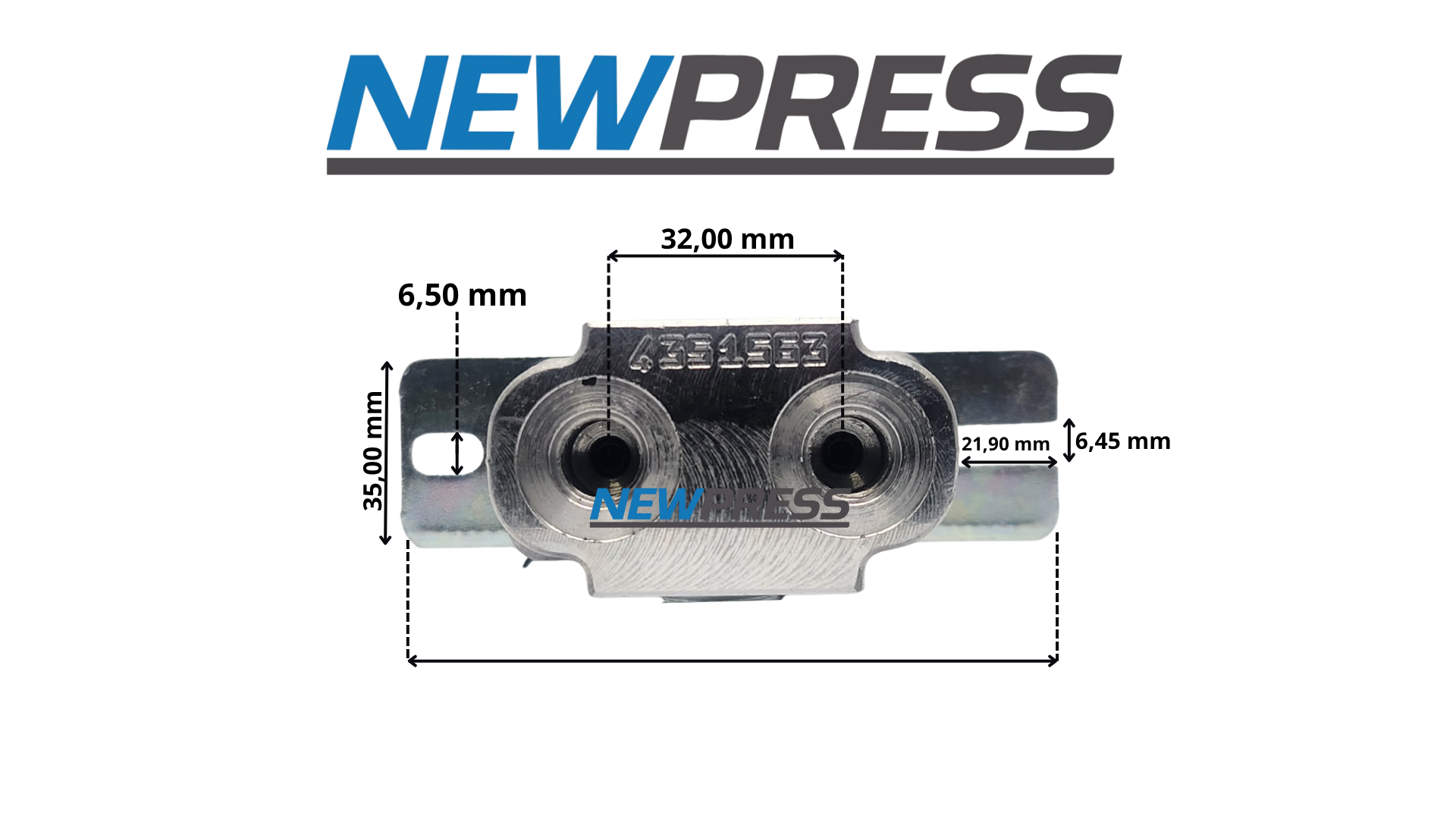

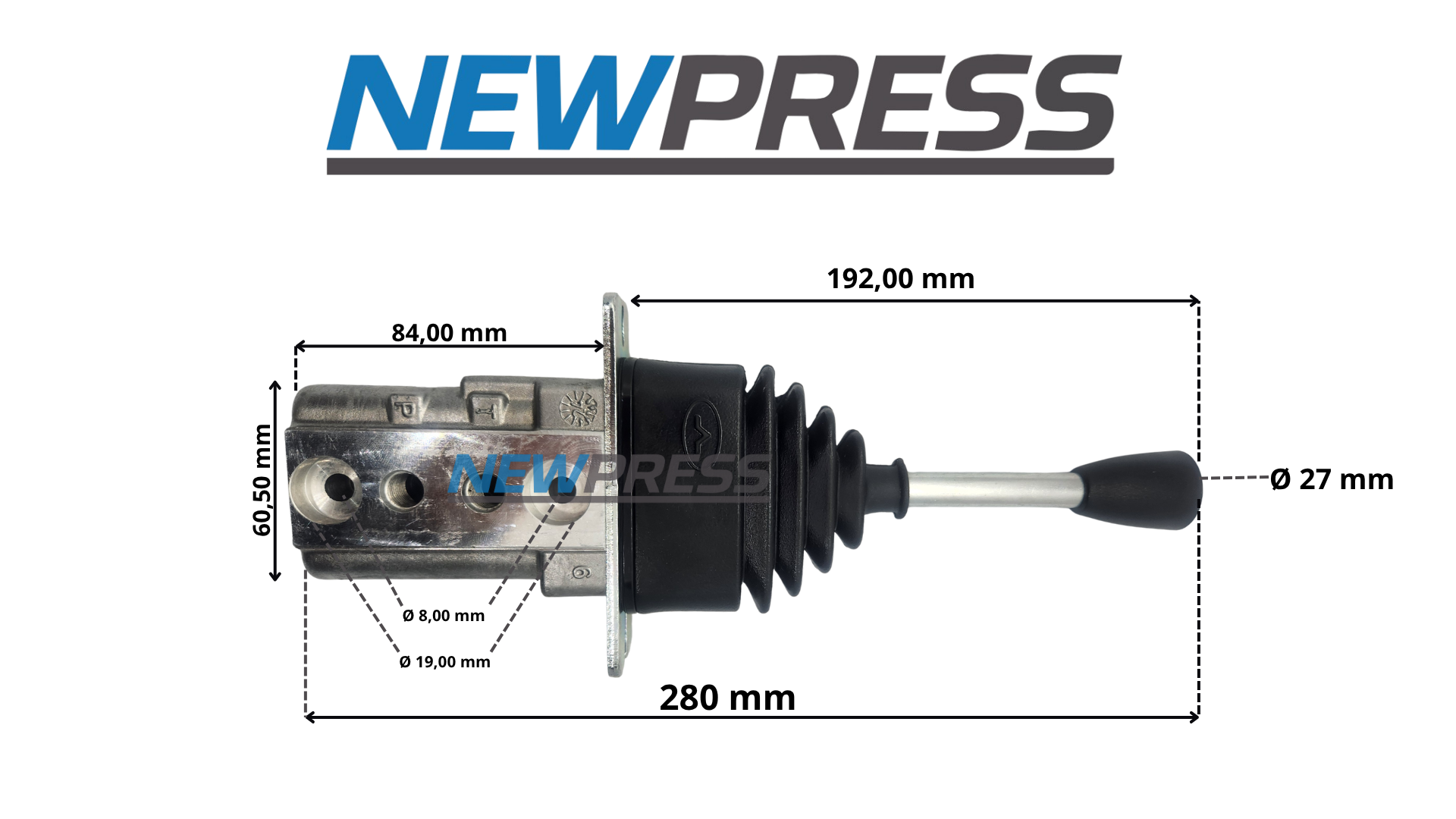

Dimensões Aproximadas
Comprimento Total: 280,00 mm
Altura do Corpo (Abaixo da Flange): 84,00 mm
Altura da Manopla/Alavanca: 192,00 mm
Largura do Corpo: 60,50 mm
Diâmetro da Manopla: Ø 27,00 mm
Furos de Encaixe/Fixo (Corpo): Ø 19,00 mm / Ø 8,00 mm
Flange de Fixação (Aba): 35,00 mm (largura) x 6,50 mm (furo oblongo) x 21,90 mm (espaçamento)
Distância Entre Centros das Portas: 32,00 mm / 6,45 mm
Benefícios
Controle Preciso e Ergonomia: Acionamento suave que proporciona facilidade de manobra e conforto no uso contínuo.
Construção de Alta Resistência: Corpo em alumínio injetado robusto, ideal para ambientes de trabalho severos.
Retorno Automático: Mola autocentralizadora garante segurança no alívio de pressão ao soltar a alavanca.
Aplicações Modulares: Pode ser instalado de forma individual ou acoplado em blocos com mais seções.
Proteção em Borracha (Coifa): Protege os componentes internos contra poeira, sujeira e umidade.
Aplicações
Indicado para o acionamento remoto de válvulas direcionais hidráulicas pilotadas em:
Máquinas e implementos agrícolas
Guindastes e veiculares (Munck)
Escavadeiras, mini-carregadeiras e equipamentos de construção
Plataformas elevatórias e aéreas
Equipamentos de movimentação de materiais e industriais
